EXDXF-Proとは

EXDXF-Pro は、CAD ソフトとAdobe Illustrator とのデータ互換トラブルを解決するAdobe Illustrator プラグインソフトです。具体的な機能としては、Adobe Illustrator からDXF 出力する”書き出し機能”と、Adobe Illustrator でDXF ファイルを開くことが出来る”読み込み機能”があります。
昨今、多くのメーカーからCADソフトが提供され、それらは、CADソフト同士の互換性を保つようにソフト開発されています。特にファイル形式は「dxf」という拡張子を使用することで、CADソフト同士のデータのやり取りに互換性を持たせ、設計者間でのデータのやり取りを簡単に行えるようにしています。 CAD ソフトとAdobe Illustrator も、この「DXF」でデータ互換を行います。しかし、その際の互換トラブルの発生は少なくはありません。

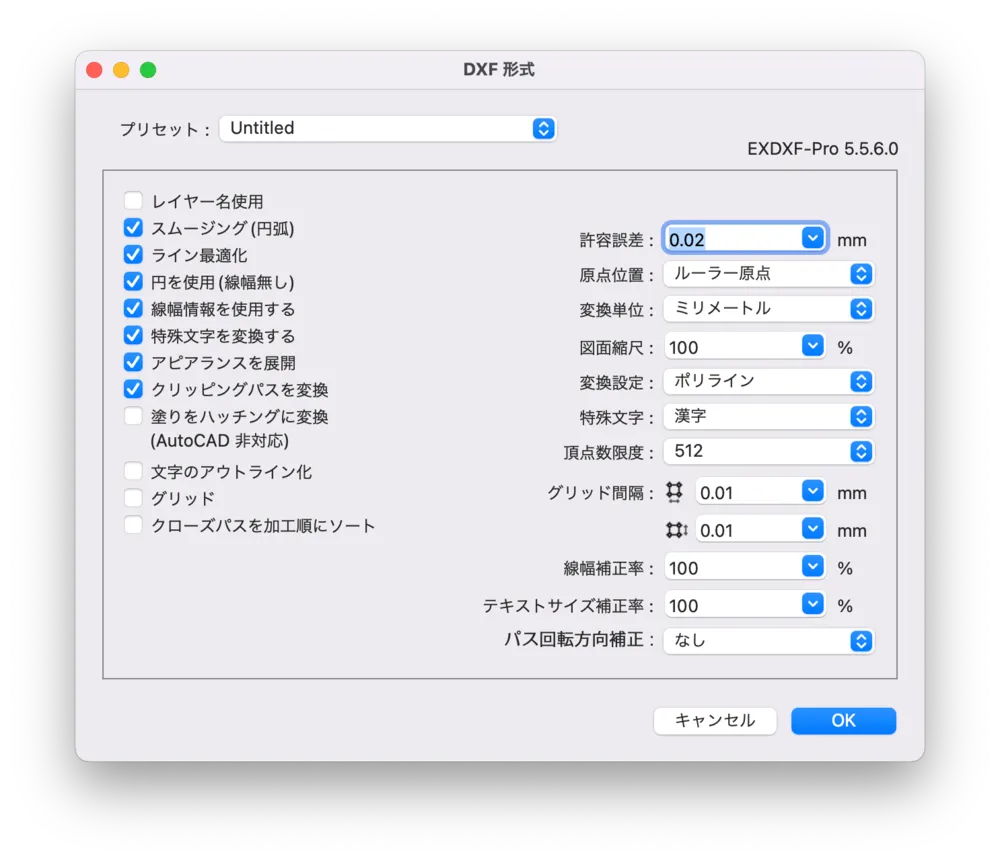

EXDXF-Pro の”書き出し機能”では、多くのCADやソフトウェアとの互換性を持たせることが出来る普及率の高いR12形式(AC1009)の”DXF” としてR12形式で出力することが出来ます。

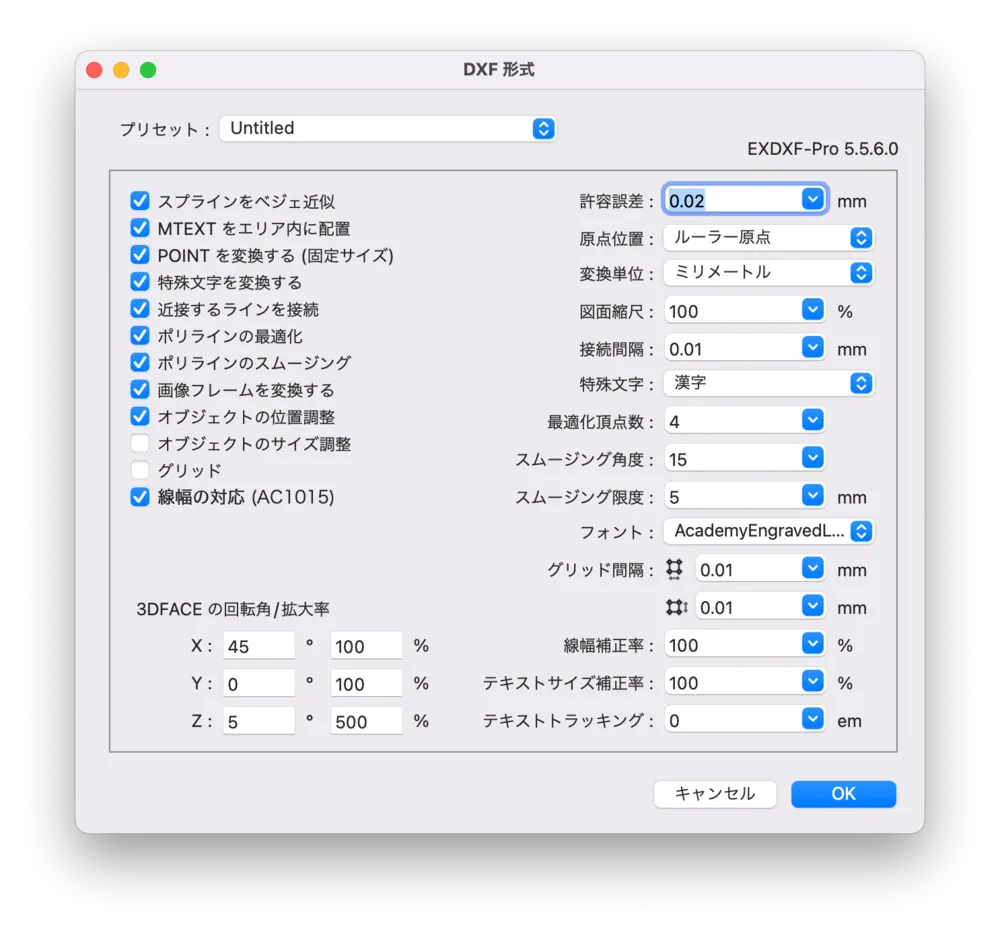

また、”読み込み機能”では、ポイント・ラインの接続や独自のスムージング技術による美しいラインの描画を実現し、より快適なデザイン編集を提供します。
EXDXF-Pro の読み書き機能で、CAD ソフトとAdobe Illustrator とのデータ互換トラブルを解消します。

----------
ユーザー様のご活用例
----------
「CADで描いた製品図面データをDXFにしてイラストレータに読み込み、不要な情報を削除したり文章を追加して、製品の説明書を作成しています。イラストレータのDXF読込み機能では日本語が文字化けしてしまうので、EXDXF-Proを選びました。」– 国内大手産業用ロボットメーカー
「お客様から頂いた金属部品のイラレデータをEXDXF-ProでDXFに変換してCADに読み込み、工作機械で切断するためのデータを作成しています。」– 国内鉄鋼業

----------
なぜ、R12形式で書き出す必要があるの？
----------
DXFは、R12からR13へバージョンが変わるとき構造が大きく変更されたことにより、R12以前とR13以後で異なる２種類の構造を有することになります。その結果、R13以降の形式のDXFファイルに対応出来ないCADやソフトウェアが出てきました。
この互換トラブルをEXDXF-Pro は解決します。

EXDXF-Proの画像・関連イメージ

EXDXF-Proの運営担当からのメッセージ

佐藤恭一

株式会社ベビーユニバース職種：営業

私たち株式会社ベビーユニバースは、神奈川県にあるソフトウェアエンジニアリング企業です。あらゆる分野の製造・設計・デザインに携わるプロ達のデザイン＆ドローイングワークをフルサポートするAdobe Illustrator プラグイン『BPT-Pro』『EXDXP-Pro』を提供し、世界50カ国以上の企業で採用されています。昨今、3次元CADを導入する企業が増加する一方で、まだまだ2次元CADを使用しているメーカーや加工業者は数多くあります。その理由のひとつとして、図面の情報量があげられます。寸法をはじめ記号で表される公差などの加工指示や、材質、熱処理、塗装指示など、図面には非常に多くの情報が記されているます。2次元CADではそれらの情報を図面に書き加えるだけで指示できますが、3次元CADですべての情報を盛り込むのが困難であり、製造者にとってより分かりやすい形で3D図面を描くには工夫が必要です。『BPT-Pro』には、Adobe Illustrator を2次元CAD化する機能が搭載されており、Adobe Illustrator での図面の作図を効率的に素早く行うことができます。現在では多くのメーカーからCADソフトが提供され、それらは、CADソフト同士の互換性を保つようにソフト開発されています。特にファイル形式は「dxf」という拡張子を使用することで、CADソフト同士のデータのやり取りに互換性を持たせ、設計者間でのデータのやり取りを簡単に行えるようにしています。 CAD ソフトとAdobe Illustrator も、この「DXF」でデータ互換を行います。しかし、その際の互換トラブルの発生は少なくはありません。『EXDXF-Pro』は、”DXF”の「書き出し機能」と「読み込み機能」を搭載し、CAD ソフトとAdobe Illustrator との互換トラブルを解消します。汎用製品ソフトのみならず、Adobe Illustratorのカスタムプラグインの開発にも実績があり印刷業界やCAD業界とも良好なパートナーシップを築いています。
