非公開ユーザー
専門（建設・建築）｜デザイン・クリエイティブ職｜20人未満｜ユーザー（利用者）｜契約タイプ 有償利用
良いポイント

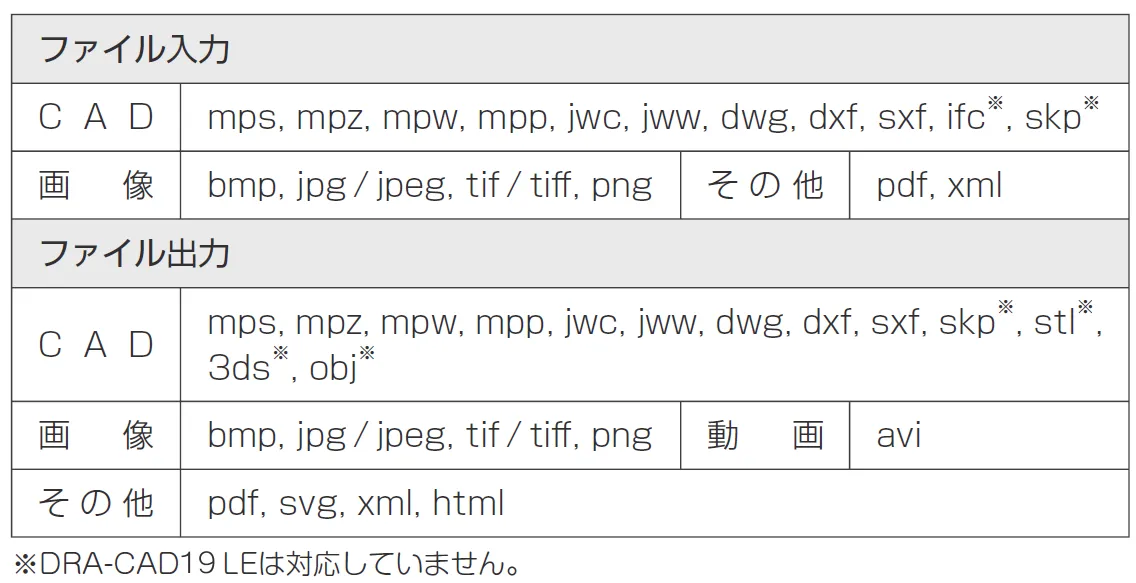

CADデータがなくPDFデータしかない図面を元に修正や改修、変更プランを作成するなどの作業はありませんか。時間があればトレースできますが、DRA-CADのPDFデータ読み込み機能を使ってCADデータに変換し、倍率を調整して作成すると時間を短縮できます。変換されるCADデータは文字化けしたり変換できないケースもありますが、この場合は元のPDFデータをDRA-CADに搭載されているAntenna House PDF Driver 8.0でいったんPDFに書き換えてから再度CADデータに変換します。大方これで成功するので重宝しています。中には画像のように取り込むことしかできない場合がありますが、その場合は修正部分を一つ上のレイヤーの白色でベタ塗りし、描き込んでいきます。
改善してほしいポイント
DRA-CADの31bit版では簡単パースコマンドがありましたが、64bit版でも使えるようにしてほしい。木造は簡単に作成でき、応用もできたので便利だった。
どのような課題解決に貢献しましたか？どのようなメリットが得られましたか？
PDFデータを変換できるので、下書き作業の手間が短縮できて効率が良いです。敷地のＸＹ座標の数値表がない測量図のPDFデータは、上からなぞってトレースするよりも精度が高くなります。
検討者へお勧めするポイント

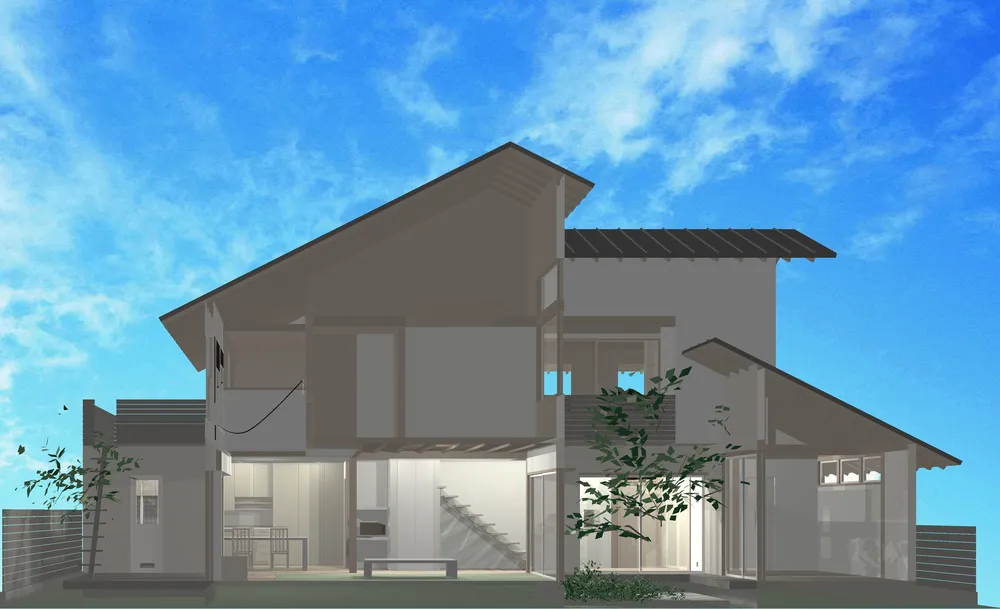

手描きのドラフターをパソコン内に持ち込み、作図するような感覚ですか。木造の壁量計算のコマンドや日影、天空率の操作もできます。３Ｄも手間をかければ作成できます。操作は単純で簡単です。自動でバックアップも行うので、誤って消去してもデータは復活します。安心です。
連携して利用中のツール
